機械密封的分類

1推壓型和非推壓型密封
（1） 推壓型密封 指輔助密封沿軸或軸套機械推壓來補償密封面磨損的機械密封，通常就是指彈簧壓緊式密封，如圖1-8所示。（2）非推壓型密封  輔助密封固定在軸上的機械密封，通常為波紋管密封，如圖1-9所示。

圖1-8  推壓型機械密封                                              圖1-9   非推壓型機械密封

推壓型密封盒非推壓型密封特點的比較見表1-11.

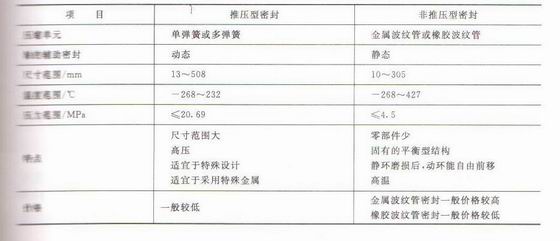

表1-11  推壓型密封和非推壓型密封特點的比較

2.平衡型和非平衡型密封

（1） 載荷系數K 載荷系數K是指密封流體壓力作用在補償環上，使之對于非補償環趨于閉合的有效作用面積與密封環帶面積之比。


內裝式密封


外裝式密封


中式    d2—密封環帶外徑：
            d1---密封環帶的內徑：

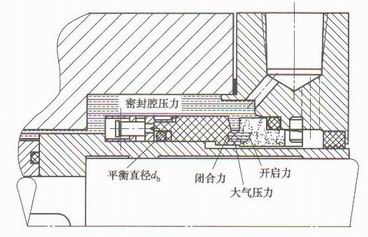

             db---密封的平衡直徑，見圖1-10圖 1-12.


圖1-10 內裝式平衡型機械密封

圖1-11  內裝式平衡型機械密封


（2） 端面比壓pc  端面比壓pc是指作用在密封環帶上單位面積上凈剩的閉合力。


Pc=pc+(K—λ)


式中  pc—彈簧比壓：
   λ—反壓系數密封端面間流體膜平均壓力pm與密封流體壓力p的比值，對于水，λ=0.5.

(3)平衡型和非平衡型密封  載荷系數K＞1，密封為非平衡型密封，如圖1-12所示。

非平衡型密封當壓力大于一定的限度，密封面間的液膜就會被擠出。在喪失液膜潤滑及高負荷的作用下，密封端會很快損壞，因此非平衡型一般可以用于低壓，但對潤滑性能差、低沸點、易氣化介質及高速工況，即使在低壓下，也因選用平衡型密封。
載荷系數K＜1，密封為平衡型密封，如圖1-11、圖1-12所示，平衡型密封能用于各種壓力場合。

圖1-12  外裝式平衡型機械密封


3單密封、無壓雙密封和有壓雙密封
（1） 單密封  只有一對摩擦副，結構簡單，制造、拆裝容易，一般只需設置沖洗冷卻系統，不需要外供封液系統。如圖1-12所示。
