磁力驅動離心泵設計冷卻循環路線

國標磁力驅動離心泵是靠自身輸送的介質潤滑的，主要對滑動軸承、軸套及止推盤進行冷卻和潤滑。一般利用葉輪出口和葉輪入口之間的壓力差來實現磁力泵的冷卻及潤滑，從葉輪出口的高壓區引出一部分介質，經過泵蓋處，再經由內磁力聯軸器和滑動軸承，回到泵的入口，從而對滑動軸承和隔離套進行冷卻和潤滑，如圖2-2和圖2-3所示為磁力驅動離心泵介質自身輸送潤滑的兩種循環示意。

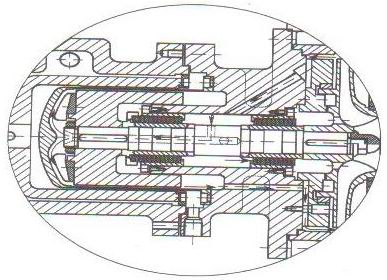

圖2-2循環輸送潤滑介質示意（一）

圖2-3  循環輸送潤滑介質示意（二）

從圖2-2中箭頭所示，可看出潤滑介質由高壓進→輔助葉輪二次加壓→高壓出的循環模式，流通順暢，可解決易汽化介質所產生的氣蝕問題，保證了泵的性能。
從圖2-3中箭頭所示，可看出潤滑介質由高壓進→葉輪背葉片→高壓出的循環模式，流通順暢，也可解決易汽化介質所產生的氣蝕問題，保證了泵的性能。
