磁力驅動離心泵系列型譜圖

將每種系列泵的*佳工作（性能）范圍繪于一張坐標圖上稱為型譜。為了使形圖協調，高揚程和大流量時的工作范圍不致過大，通常采用對數坐標表示，一般每種系列泵只有一個型譜。
系列型譜既便于用戶（企業、工廠）對泵進行選擇，2便于計劃部門向泵制造廠家提出開發新產品的方向。
磁力驅動離心泵型號不同，型譜圖也各不相同。下面介紹幾種系列型號磁力驅動泵的型譜圖。
① CAN、CNH型系列磁力驅動離心泵性能范圍（型譜圖）如圖2-15所示.

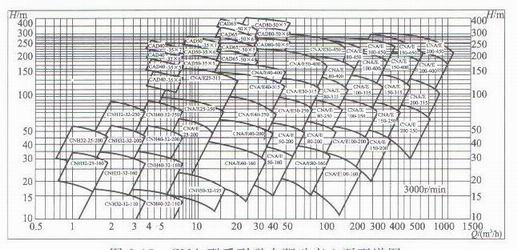

圖2-15CNA型系列磁力驅動離心泵型譜圖


②MCN型系列磁力驅動離心泵性能范圍（型譜圖）如2-16所示。


（a）n=2900r/min   2-16


磁力泵選型．使用．維修

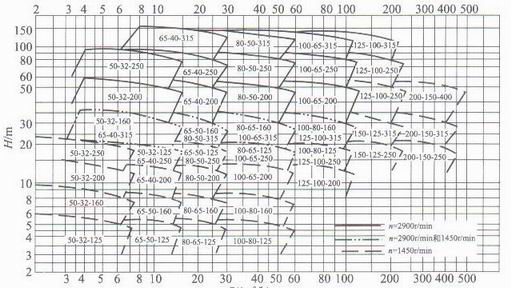

(b)n=1450r/min


圖2-16MCN型系列磁力驅動離心泵型譜圖

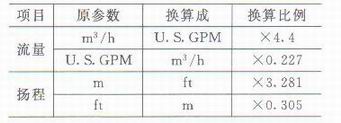

技術參數換算

注：GPM:Gallons  per  Minute,每分鐘加侖數。

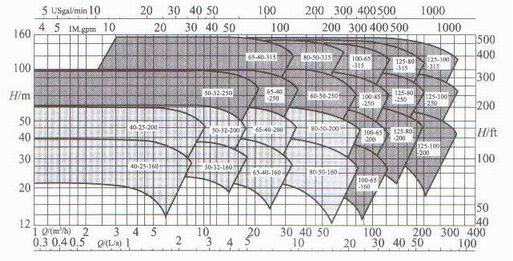

圖2-17  IMC型系列磁力驅動離心泵型譜
③IMC型系列磁力驅動離心泵性能范圍（型譜圖）如圖2-17所示。
