海坦牌生產不銹鋼離心泵

隨著管道值飲水工程的發展，其規模已從建筑小區擴展到城市的一個大區，甚至整個城鎮。我國已有整個縣城統一的管道飲水的工程實例。輸送直飲水的泵一般采用不銹鋼離心泵。即有臥式的：即有單極的又有多級的。
圖2-92為臥式不銹鋼多級離心泵示意圖，其為端部（軸向）進水，徑向出水。由于生產廠家不同，其流量和揚程范圍有所不同。一般而言，流量不大于30m3/h，揚程不大于60-70m.其型號臥式不銹鋼單極離心泵，其流量范圍為0-25m3/h，揚程范圍0-67m,其型號意義說明如下：

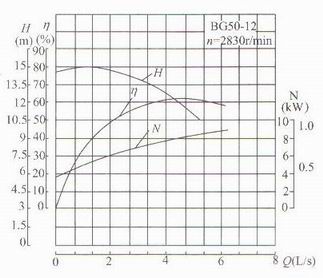

圖2-91BG型管道泵性能曲線

泵型：MHI1604
MHI-臥式不銹鋼單極離心泵：
16----額定流量，m3/h：
04----葉輪級數。


1--進水體：2----堵頭：3---軸：4--葉輪：5---軸：6出水導葉：
77-------出水體：8-----機械密封：
9------單極端蓋：10---底座：11---拉桿：
12---導葉：13---支撐導葉：14---葉輪隔套：


圖2-90為立式不銹鋼多級離心泵示意圖，其結構類似前述管道泵，不同生產企業其流量和揚程范圍有所不同。但*大流量可達200m3/h,揚程可達300余米。如wilo-MVl型立式不銹鋼多級離心泵，其流量范圍0·150m3/h，揚程范圍0-230m，其型號意義如下：
泵型：MVl9505
mvl--立式不銹鋼多級離心泵：
95----額定流量（m3/h):
 05---葉輪級數。
