隔膜計量泵設計結構圖及流量與壓力圖
發布時間：2014-6-5 9:35:31 來源：海坦泵業 點擊次數：4089

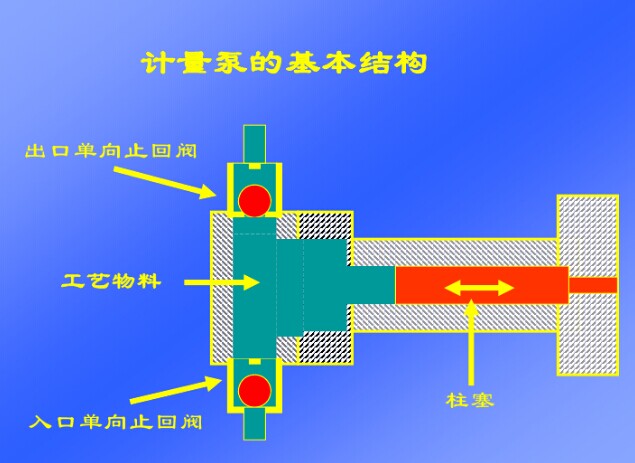

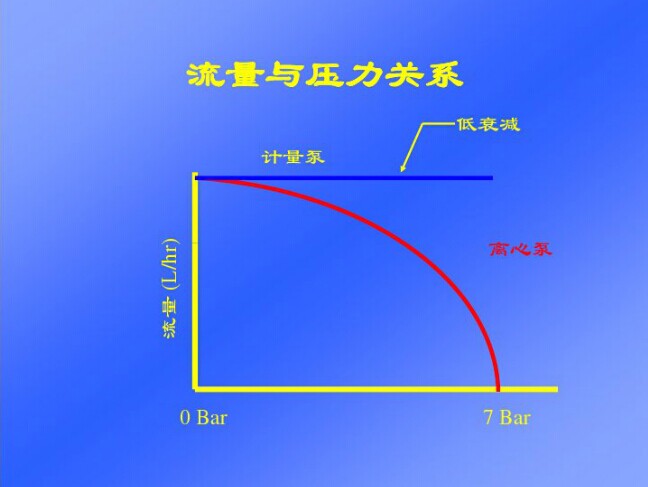

隔膜計量泵設計結構圖 流量與壓力圖
DJL系列產品：是由電機驅動的機械隔膜計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
|
泵頭部位材質 |
工作條件 |
|
計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 |
環境溫度： -30℃ ---60℃ |
|
計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 |
電機： 二相 三相 |
|
閥球： 二氧化硅、SUS304、SUS316、陶瓷 |
功率：40W 60W |
|
密封： 聚四氟乙烯、聚氯乙烯 |
防護等級：IP54 |
|
型號 |
流量 (l/h) |
壓力（Mpa） |
行程 |
沖次 |
隔膜直徑 (mm) |
電機功率(W) |
進出口 (DN） |
|
DJL10/1.0 |
10 |
1.0 |
3 |
75 |
60 |
60 |
6 |
|
DJL20/1.0 |
20 |
1.0 |
3 |
120 |
60 |
6 |
|
|
DJL40/0.8 |
40 |
0.8 |
4 |
120 |
60 |
6 |
|
|
DJL60/0.6 |
60 |
0.6 |
4 |
100 |
84 |
10 |
|
|
DJL80/0.5 |
80 |
0.5 |
5 |
100 |
84 |
10 |
|
|
DJL100/0.4 |
100 |
0.4 |
5 |
120 |
84 |
10 |
|
|
DJL120/0.4 |
120 |
0.4 |
5 |
150 |
84 |
10 |
計量泵泵的特點：
⒈該泵性能優越，其中隔膜式計量泵不泄露，安全性能高，計量輸送精確，流量可以從零到*大定額值范圍能任意調節，壓力可從常壓到*大允許范圍內任意選擇。
