旋渦泵型號參數大全及結構圖：

發布時間：2015-5-20 9:41:39 來源：海坦泵業 點擊次數：7323

旋渦泵參數，旋渦泵結構圖，旋渦泵產品，旋渦泵型號參數大全及結構圖：

W型旋渦泵型號參數：

型號	流量 (m3/h)	揚程 (m)	電壓 v	轉速 (r/min)	功率 (Kw)
20W-20( 單級 )	0.72	20	220380	2900	0.75
20W-65( 單級 )	0.72	65	380	2900	2.2
25W-25( 單級 )	1.44	25	220/380	2900	0.75
25W-70( 單級 )	1.44	70	380	2900	3
32W-30( 單級 )	2.88	30	380	2900	1.5
32W-75( 單級 )	2.88	72	380	2900	4
32W-120( 單級 )	2.88	120	380	2900	5.5
40W-40( 單級 )	5.4	40	380	2900	4
40W-90( 單級 )	5.4	90	380	2900	7.5
50W-45( 單級 )	9	45	380	2900	5.5
65W-50( 單級 )	14.4	50	380	2900	11

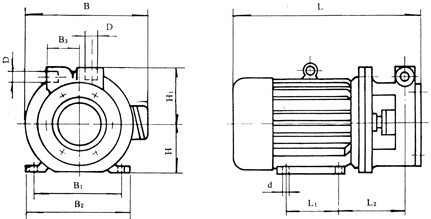

W型旋渦泵安裝尺寸圖：

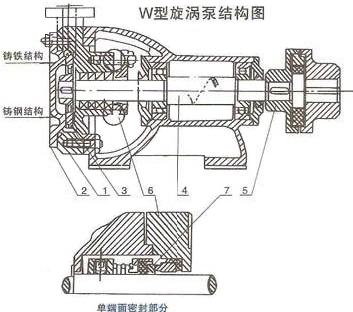

W型旋渦泵結構圖

	序號	名稱
	1	泵體
	2	泵蓋
	3	葉輪
	4	托架結合部
	5	爪型彈掛連軸器部件
	6	填料壓蓋或單端面密封端蓋
	7	單端面密封部件

單級旋渦泵1W型結構圖：

1	電機軸	8	泵軸
2	鍵	9	泵架
3	填料壓蓋	10	擋水圈
4	泵體	11	軸承蓋乙
5	填料	12	軸承
6	鍵	13	螺母
7	葉輪	14	軸承蓋甲

單級旋渦泵1W型型號參數：

型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	功率 (kw)
1W2.4-10.5(單級)	2.4	105	2900	3
1W2.5-12(單級)	2.5	120	2900	3
25W-25(單級)	1.44	25	2900	0.75
32W-30(單級)	2.88	30	2900	1.5
32W-75(單級)	2.88	75	2900	4
40W-40(單級)	5.4	40	2900	4
40W-90(單級)	5.4	90	2900	7.5
50W-45(單級)	9	45	2900	5.5
65W-50(單級)	14.4	50	2900	11
1.58D-0.7(單級)	2.4	105	1450	3

1W系列直連式單級旋渦泵結構圖：

1	電機軸伸	9	內隔板
2	電機	10	銷
3	泵體	11	內隔板
4	軸襯圈	12	葉輪
5	擋水圈	13	接軸
6	鍵	14	葉輪鍵
7	壓蓋	15	O型密封圈
8	柔性石墨填料	16	泵蓋

1W系列直連式單級旋渦泵采用泵與電機直聯結構，其進水口為水平方向，吐出口垂直向上。從泵端看，泵為逆時針轉動。葉輪可在懸臂軸上自由滑動，運轉時能自動調正葉輪二面的間隙，外隔板可借助于葉輪上的二螺孔與葉輪一起拆出。葉輪，內隔板采用9—4鋁鐵青銅，軸采用不銹鋼，填料采用新型密封材料柔性石墨。長泵性能穩定，結構簡單，拆裝方便。

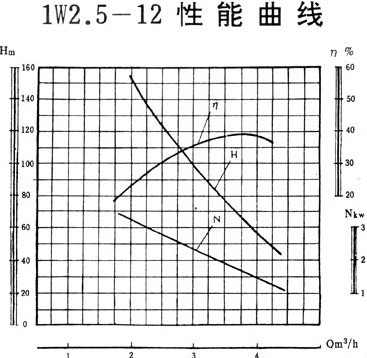

1W系列直連式單級旋渦泵性能參數：

型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	功率 (kw)
1W2.4-10.5(單級)	2.4	105	2900	3
1W2.5-12(單級)	2.5	120	2900	3
25W-25(單級)	1.44	25	2900	0.75
32W-30(單級)	2.88	30	2900	1.5
32W-75(單級)	2.88	75	2900	4
40W-40(單級)	5.4	40	2900	4
40W-90(單級)	5.4	90	2900	7.5
50W-45(單級)	9	45	2900	5.5
65W-50(單級)	14.4	50	2900	11
1.58D-0.7(單級)	2.4	105	1450	3
