西德式直聯式離心泵，啤酒泵CZ型
- 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
- 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
- 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
咨詢價格 產品細節

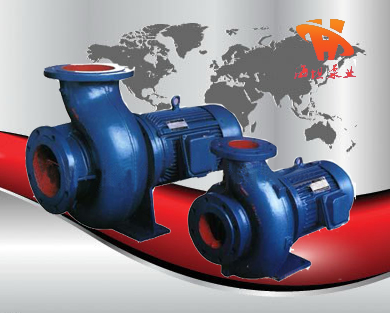

西德式直聯式離心泵，啤酒泵CZ型產品:
式離心泵┃啤酒泵.jpg)
西德式直聯式離心泵，啤酒泵CZ型產品簡介：
海坦牌CZ型西德式直聯型離心泵系單級單吸懸臂直聯式離心水泵，供吸送80℃以下清水或物理化學性質似于水的液體，適用于工廠、礦山、城市給水排水和農田灌溉等用途。本泵強構簡單、緊湊、性能可靠、體積小、重量輕、電耗低，使用維修方便。
西德式直聯式離心泵，啤酒泵CZ型型號意義：
式離心泵型號意義1(1).JPG)
使用性能說明：
水泵工作性能表中規定的流量，揚程和*大吸上真空度等性能參數，是在表列轉速下的水泵工作能力，表中的流量是指泵的實際輸水量或排水量。用戶確定的使用揚程應盡量接近水泵的工作揚程。而使用揚程的計算是指排水面至吸水面的垂直高度加上從吸水管路吸入口直至排出管路排出口的全部水頭損失的總和(包括閥門、彎頭、錐管等損失)。
性能表中的*大吸上真空泵(米水柱)是指大氣壓力為0.097991MPa，水溫20條件下，在一定流量時水泵允許的*大吸上真空度。用戶在安裝水泵時，要注意泵軸心線至吸水面的垂直高度，其位置的選擇應盡可能靠近水源，接近水面，以達到縮短進水管路，選用時應考慮到該泵在*大流量前提下的允許吸上真空泵(米水柱)減去吸水管路中全部(包括閥門、彎頭、底閥、過濾器等)水頭損失，及水溫與大氣壓對吸上真空度的影響。
本型泵中規定的轉數是泵*高轉數，在泵運轉中只允許比規定轉數高4%，若再要提高須取得本廠同意，但可適當減低轉速使用。
使用范圍：
泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增 壓及設備配套，使用溫度T≤80℃。廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城 市采暖系統，ISWR型使用溫度T≤120℃。
性能參數：
|
泵型號 |
流量 |
揚程m |
轉速r/min |
軸功率 |
電機功率KW |
泵效率% |
必需汽蝕余量 |
*大吸上真空度m |
|
|
m3/h |
L/S |
||||||||
|
CZ150-200 |
180 |
50 |
11.5 |
1450 |
8.54 |
11 |
66 |
2.9 |
7.1 |
|
300 |
83 |
8.9 |
9.31 |
78 |
4 |
6 |
|||
|
360 |
100 |
7.0 |
9.94 |
69 |
4.8 |
5.2 |
|||
|
CZ200-230 |
450 |
69.4 |
9.2 |
1450 |
13.05 |
15 |
48 |
4 |
6.3 |
|
415 |
115.3 |
7.2 |
12.24 |
66.5 |
5.5 |
5.3 |
|||
|
485 |
135 |
6.4 |
12.1 |
70 |
6.7 |
4.3 |
|||
|
CZ80-200 |
33 |
9.17 |
13.5 |
1450 |
1.70 |
4 |
69 |
1.84 |
8.3 |
|
55 |
15.28 |
12.3 |
2.44 |
75.5 |
3.0 |
7.3 |
|||
|
66 |
18.34 |
10.5 |
2.7 |
70 |
4.9 |
5.5 |
|||
|
CZ100-160 |
87 |
24.4 |
9.7 |
1450 |
3.29 |
5.5 |
70 |
3.3 |
7.0 |
|
145 |
40.3 |
8.2 |
4.15 |
78 |
4.14 |
6.5 |
|||
|
170 |
47.2 |
7 |
4.26 |
76 |
7.35 |
3.5 |
|||
|
CZ100-160A |
78 |
21.67 |
8 |
1450 |
2.7 |
4 |
63 |
3.25 |
7.0 |
|
130 |
36.11 |
6.5 |
3.03 |
76 |
4.0 |
6.5 |
|||
|
150 |
43.3 |
5 |
3.032 |
70 |
5.2 |
5.5 |
|||
|
CZ100-200 |
66 |
18.3 |
9.4 |
1450 |
2.72 |
5.5 |
62 |
2 |
8.0 |
|
110 |
30.6 |
8.5 |
3.5 |
73 |
2.9 |
7.5 |
|||
|
132 |
36.7 |
7.2 |
3.81 |
68 |
4.05 |
6.5 |
|||
結構說明：
泵的主要零件有：泵體1；直聯架2：葉輪4：機械密封部件9：Y系列加軸伸電機12等，(見圖1CZ型泵結構圖)。
本型泵泵蓋與泵體鑄成一體，葉輪直接裝在電機軸上，并用葉輪螺母10加外舌止退墊圈7固緊。
水泵采用機械密封，為了防止因機械密封損壞導致液體流入電機內，電機軸裝有擋水圈5。
泵體出水口一般朝上，也可以朝側，這時只要將泵體與直聯架螺栓松開，調轉泵體即可。
CZ型西德式直聯式離心泵不帶底座。用戶可以根據直聯架的地腳孔位置改置水泥墩或鋼架支承座，使用時泵體下方應有支承，且吸水管路路件重量應有另支承，不能壓在水泵上。
