單級離心泵
- 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
- 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
- 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
咨詢價格 產品細節

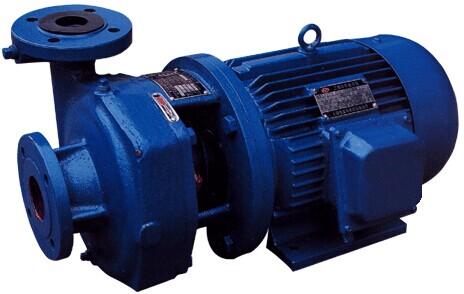

BL臥式單級清水離心泵產品概述：
BL型單級單吸懸臂式直連離心清水泵是根據BA型泵基礎上對結構改進，具有外形小、重量輕、結構簡單、安裝方便等特點，可供輸送清水及物理化學性質類似于水的液體之用。本型泵揚程在8.8—62米時，流量為4.5—120米3／時，液體的*高溫度不得超過60℃，適合于工廠、礦山、城市給水和農用灌溉等用。目前本廠制造的BL型泵有：11/2BL-6、2BL-6、2BL-9、3BL-6、3BL-9、3BL-13、4BL-12、4BL-18、4BL-25共9種，規格型號20個。
臥式單級清水離心泵用途：
BL臥式單級清水離心泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增 壓及設備配套，使用溫度T≤80℃。

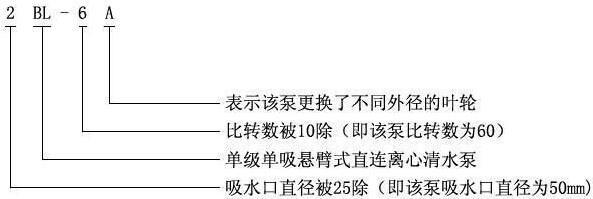

臥式單級清水離心泵型號意義：
臥式單級清水離心泵結構說明：
|
|
|||||||||||||||
|
1 |
泵體 |
2 |
葉輪 |
3 |
連接軸 |
4 |
后蓋架 |
5 |
填料壓蓋 |
6 |
密封環 |
7 |
擋水圈 |
8 |
填料環 |
|
9 |
葉輪螺母 |
10 |
外舌止退墊圈 |
11 |
四方螺栓 |
12 |
雙頭螺栓 |
13 |
鍵 |
14 |
螺栓 |
15 |
緊定螺釘 |
16 |
填料 |
.jpg)
臥式單級清水離心泵性能參數：
|
泵的 型號 |
流量Q |
揚程 H(米) |
轉數n (轉／分) |
功率N(千瓦) |
效率 n (％) |
允許吸上真空度Hs允許(米) |
葉輪直徑 D (毫米) |
||
|
(米3／時) |
(升／秒) |
軸功率 |
電機功率 |
||||||
|
2BL-9 |
11 20 25 |
3 5.5 7 |
21 18.5 16 |
2900 |
1.12 1.48 1.66 |
2.2 |
56 68 66 |
8．0 6.8 6.0 |
127 |
|
2BL-9A |
10 17 22 |
2.8 4.7 6.1 |
16.8 15 13 |
2900
|
0.85 1．07 1.23 |
15
|
54 65 63 |
8.1 7.3 6.5 |
117 |
|
3BL-6 |
30 45 60 70 |
8.3 12.5 16.7 19.5 |
62 57 50 44.5 |
2900
|
9.30 11．0 12.3 13.3 |
18.5
|
54.4 63.5 66.3 64 |
7.7 6.7 5.6 4.7 |
218 |
|
3BL-6A |
30 40 50 60 |
8.3 11.1 13.9 17.7 |
45 41.5 37.5 30 |
2900 |
6.65 7.30 7.98 8.30 |
15 |
55 62 64 59 |
7.5 7.1 6.4 |
192 |
|
3BL-9 |
30 45 55 |
8.3 12.5 15.1 |
35.5 32.6 28.8 |
2900
|
4.64 5.56 6.32 |
7.5
|
62.5 71.5 68.2 |
7．0 5．0 3.0 |
168 |
|
2BL-6 |
10 20 30 |
2.8 4.7 8.3 |
34.5 30.8 24 |
2900 |
1.86 2.61 3．09 |
4 |
50.6 64 63.5 |
8.7 7.2 5.7 |
162 |
|
2BL-6A |
10 20 30 |
2.8 5.5 8.3 |
28.5 25.2 20 |
2900 |
1.43 2．08 2.55 |
3 |
54.5 65.6 64.1 |
8.7 7.2 5.7 |
148 |
|
3BL-9A |
25 35 45 |
7 9.7 12.5 |
26.2 25 22.5 |
2900 |
2.83 3.35 3.87 |
5.5 |
63.7 70.8 71.2 |
7.0 6.4 5.0 |
145 |
